Acá mostramos el desarrollo de nuestras propias cajas de subwoofer: cada línea se diseña alrededor de un parlante de nuestra selección Sub real, con la caja calculada, la sintonía simulada con parámetros Thiele-Small reales y el plano de fabricación propio. Cada unidad la armamos y la probamos nosotros.
1 · Sub terminado, diseño propio
La caja armada con el parlante instalado, lista para usar. Versión pasiva o activa con módulo DSP. Fabricación a pedido.
2 · Plano para tu parlante
El diseño de caja para un parlante específico: plano de fabricación con medidas y simulación de la sintonía, para que la construyas vos o tu carpintero.
Diseño: Compact Pro 15N · 100L · 40Hz
Caja bass-reflex para el parlante Compact Pro CP-15N (15″ neodimio, 1300 W AES), diseñada a partir de sus parámetros Thiele-Small. El nombre dice lo que es: parlante 15N, 100 litros, sintonía en 40Hz.
- Sintonía: 40Hz · respuesta simulada −3 dB en ~36 Hz, sin picos (+0,7 dB máx.)
- Medidas exteriores: 460 × 560 × 625 mm (ancho × alto × profundidad)
- Construcción: multilaminado de 18 mm con refuerzos internos, puerto delantero, manijas embutidas, patas de goma y bandeja para módulo amplificador (versión activa)
- Disponible en dos versiones activas: 2 canales con DM30 y 3 canales con GLA1204 (sub + tus dos tops). Entrega en hasta 15 días: cada unidad la armamos y la probamos nosotros.

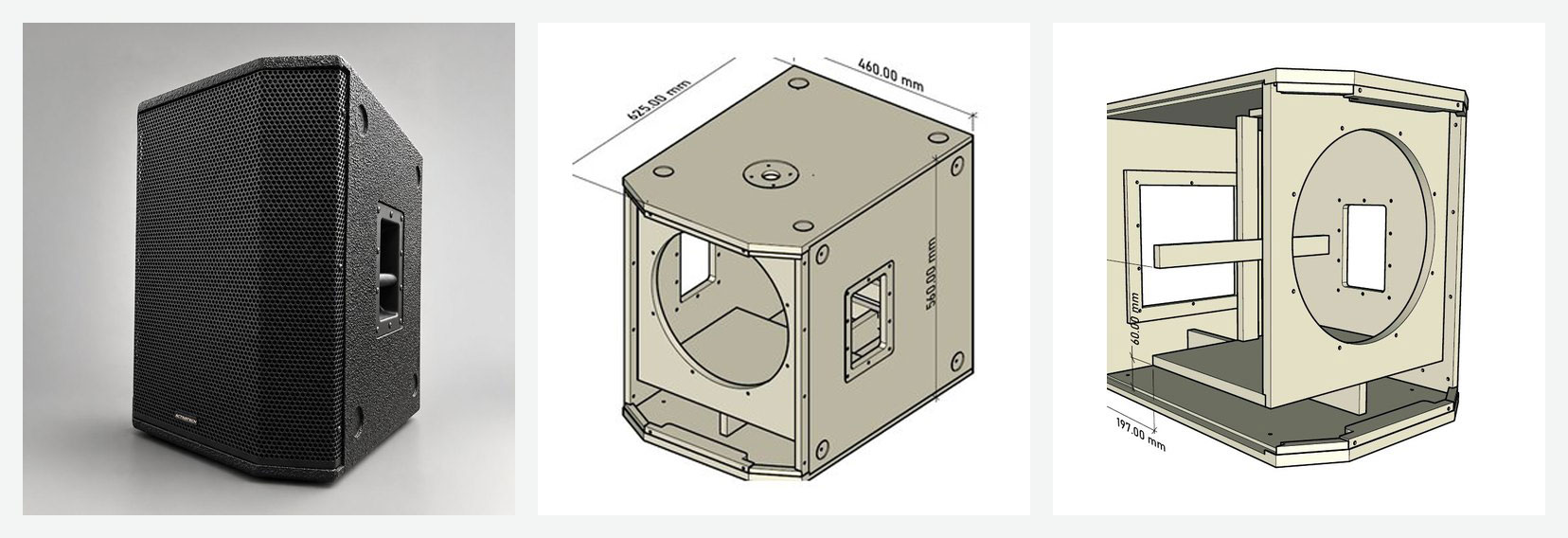

La caja terminada y su diseño por fuera y por dentro. El plano completo con todas las medidas va incluido con la compra del CP-15N, o como servicio de planos.
¿Preferís construirla vos? Pedinos el plano por WhatsApp y te lo enviamos con las medidas completas.
Subwoofer Activo Compact Pro 15N 100L 40Hz · 2 canales DM30
$3.006.766Transferencia o efectivo, con descuento
Subwoofer Activo Compact Pro 15N 100L 40Hz · 3 canales GLA1204
$3.511.588Transferencia o efectivo, con descuentoLos parlantes con los que armamos estas líneas
Son los de la selección Sub real, ordenados por medida (12″ → 21″) y, dentro de cada medida, de menor a mayor precio.
Altavoz FaitalPRO 12″ 500W · Ferrite 12RS550
$760.212Transferencia o efectivo, con descuento
Altavoz Compact Pro 15″ 1300W · Neodimio CP-15N
$1.026.000Transferencia o efectivo, con descuento
Altavoz FaitalPRO 15″ 700W · Ferrite 15HP1010
$919.285Transferencia o efectivo, con descuento
Altavoz American Vox 18″ 700W · AV1805
$483.487Transferencia o efectivo, con descuento
Altavoz Compact Pro 18″ 1500W · Neodimio CP-18N
$1.289.000Transferencia o efectivo, con descuento
Altavoz Lavoce 18″ 1500W · Ferrite SAF184.03
$1.093.464Transferencia o efectivo, con descuento
Altavoz Lavoce 18″ 1800W · Ferrite SAF184.50
$1.285.764Transferencia o efectivo, con descuento
Altavoz FaitalPRO 18″ 1600W · Neodimio 18XL1600
$1.829.563Transferencia o efectivo, con descuento
Altavoz Lavoce 21″ 2000W · Ferrite SAF214.50
$1.446.751Transferencia o efectivo, con descuento
Altavoz Compact Pro 21″ 2500W · Neodimio CP-21N
$1.820.000Transferencia o efectivo, con descuentoTipos de caja
- Bass-reflex sintonizadas para máximo rendimiento
- Subwoofers compactos y de alta potencia
- Planos para construcción propia
Características
- Multilaminado de alta densidad
- Refuerzos internos y amortiguación
- Terminación en pintura epoxi
- Bandeja para módulos DSP Activatech
- Compatibles con amplificadores Clase D y GaN
Ideal para
- Instaladores de sistemas PA
- DJs y productores que arman su equipo
- Actualización de sistemas existentes
- Fabricantes y carpinteros de audio
Conocé la historia y el desarrollo del Compact Pro. Si vas a construir tu propio sistema, podés elegir los parlantes subwoofer Compact Pro y los módulos amplificadores con DSP; para estudiar la caja, consultá la guía de diseño en WinISD.
