Lo que la caja sabe antes de que vos la construyas
Hay un sonido que nace en la madera antes de llegar al oído.
No es música. Es la caja misma, vibrando en una frecuencia que nadie diseñó.
Lo que todos hacen la primera vez
Cuando alguien decide construir un subwoofer, lo primero que busca son medidas. Volumen, largo de puerto, diámetro. Las encuentra en un foro, en un grupo de WhatsApp, en el comentario de un video de YouTube con 40.000 vistas.
Corta el MDF. Atornilla. Pone el woofer. Conecta.
Y ahí empieza el problema que no tiene nombre todavía.
¿Alguna vez pusiste a funcionar un sub que armaste y sentiste que el grave empuja en vez de envolver? ¿Que hay volumen pero no hay forma? ¿Que subir el crossover o la ganancia no lo arregla — solo lo tapa?
El cuerpo lo registra antes que el oído. Cuando un enclosure no está calculado para el driver que tiene adentro, la energía no se distribuye — se acumula. Y lo que sale no es bajo profundo. Es presión sin dirección.
Lo que estabas escuchando era un sub armado con medidas de otro woofer, en otro volumen, pensado para otra aplicación. Un promedio de un promedio, copiado de alguien que tampoco lo midió.
El intento razonable
La solución obvia es cambiar el porteo. Más largo, más corto, más diámetro. Subir el volumen de la caja. Ajustar el crossover del DSP.
Eso funciona para acercarse. Nunca para llegar.
Porque sin simulación, estás ajustando a ojo un sistema con tres variables que interactúan entre sí — volumen de caja, frecuencia de sintonía, excursión del cono — y ninguna es intuitiva cuando cambiás las otras dos.
El resultado es el sonido que ya conocés. Que suena, pero no del todo. Que convence a volumen bajo y empieza a molestar cuando abrís la ganancia.
La información que faltaba no estaba en el foro. Estaba en el woofer mismo.
Lo que WinISD puede mostrarte antes de cortar una tabla
WinISD es el simulador de enclosures más usado del mundo entre diseñadores DIY y técnicos de audio profesional. Es gratuito, desarrollado por Linearteam en Finlandia, y lleva décadas siendo el punto de partida estándar antes de agarrar la sierra.
Lo que hace: le decís quién es tu woofer — sus parámetros Thiele/Small — y dónde lo vas a poner, y él te muestra exactamente cómo va a sonar. Antes de construir nada.
Pantalla principal de WinISD con dos proyectos abiertos simultáneamente. Así se comparan dos diseños en el mismo gráfico antes de cortar madera. Imagen: subwoofer-builder.com
En cinco minutos podés comparar cuatro diseños que de otra forma te costarían semanas de construcción y ensayo.
Hay tres gráficos que no podés ignorar:
La curva de SPL — la más importante
La respuesta en frecuencia de tu diseño. Arrastrás el volumen con el mouse y la ves cambiar en tiempo real. Acá decidís si la caja es demasiado grande (exceso de energía en la sintonía), demasiado chica (caída prematura en bajas frecuencias) o exactamente lo que el driver pide.
La curva de SPL muestra la respuesta en frecuencia predicha. Movés el volumen y la frecuencia de sintonía y ves el resultado en tiempo real. Imagen: subwoofer-builder.com
La curva de excursión — la que más woofers salva
WinISD dibuja una línea horizontal en el Xmax del driver. Si tu curva la cruza, el woofer va a distorsionar mecánicamente antes de que el oído lo registre como distorsión. Si la cruza sistemáticamente a potencia de trabajo, el daño es acumulativo.
El gráfico de excursión muestra cuántos milímetros viaja el cono a cada frecuencia y potencia. La línea horizontal es el Xmax — no cruzarla. Imagen: subwoofer-builder.com
¿Ya calculaste cuántos milímetros se desplaza el cono de tu woofer a plena potencia en la frecuencia de sintonía?
La velocidad de puerto — la que elimina el ruido de compresión
Los ports que “pitan” o hacen turbulencia audible fallaron esta prueba. WinISD recomienda no superar los 17 m/s. Por encima de ese valor el aire empieza a comprimir de forma audible en los graves más profundos.
La velocidad de aire en el puerto no debería superar los 17 m/s. Si la supera, el port va a hacer ruido antes de que el sistema llegue a su límite de potencia. Imagen: subwoofer-builder.com
Parámetros del driver — la pestaña donde todo empieza
Antes de ver cualquier curva, WinISD necesita saber quién es el woofer. La pestaña Driver muestra todos los parámetros Thiele/Small que determinan el comportamiento del driver en cualquier enclosure.
La pestaña Driver muestra los parámetros T/S del driver seleccionado. Si estos valores son incorrectos, todas las curvas que siguen también lo son. Imagen: subwoofer-builder.com
El dato que WinISD no puede inventar
Acá está el punto que cambia todo lo demás.
WinISD simula lo que vos le decís que el woofer es. No lo que el woofer realmente es.
Los parámetros Thiele/Small — Fs, Qts, Qes, Vas, BL, Xmax entre otros — son la personalidad física del driver. Si esos números están mal, la simulación está mal. Y los números que vienen en las hojas de datos de los fabricantes a veces son correctos, a veces son aspiracionales, y a veces fueron medidos bajo condiciones que no coinciden con tu aplicación.
Nosotros lo verificamos. Había discrepancias.
Cuando armamos el pack de archivos WinISD de Activatech, teníamos dos opciones: copiar los parámetros de las fichas técnicas (rápido, fácil, potencialmente equivocado) o medirlos con equipamiento calibrado (lento, costoso, definitivamente correcto).
Elegimos la segunda. No por perfeccionismo. Por lo que ya sabíamos que pasa cuando no se hace: el diseño que salió de WinISD no coincide con el sub que terminaste de construir, y la diferencia la paga el woofer.
Lo que el precio enseña
Hay drivers que en hoja de datos tienen un Xmax de 9mm y en medición dan 7mm. Tres dB de diferencia en el límite mecánico no suenan igual cuando estás dándole 400W a un sub sintonizado a 35Hz.
Hay drivers con Vas declarado un 15% por encima del valor medido. Eso cambia el volumen óptimo de caja. Una caja 15% más grande que lo necesario tiene una coloración en bajas que el crossover no puede sacar.
El precio de simular con datos incorrectos no lo paga la simulación. Lo paga el woofer — o lo paga el diseño, en un sub que mide correcto y nunca termina de convencer en campo.
Ese precio ya lo pagamos nosotros. Por eso el pack tiene los datos que tiene.

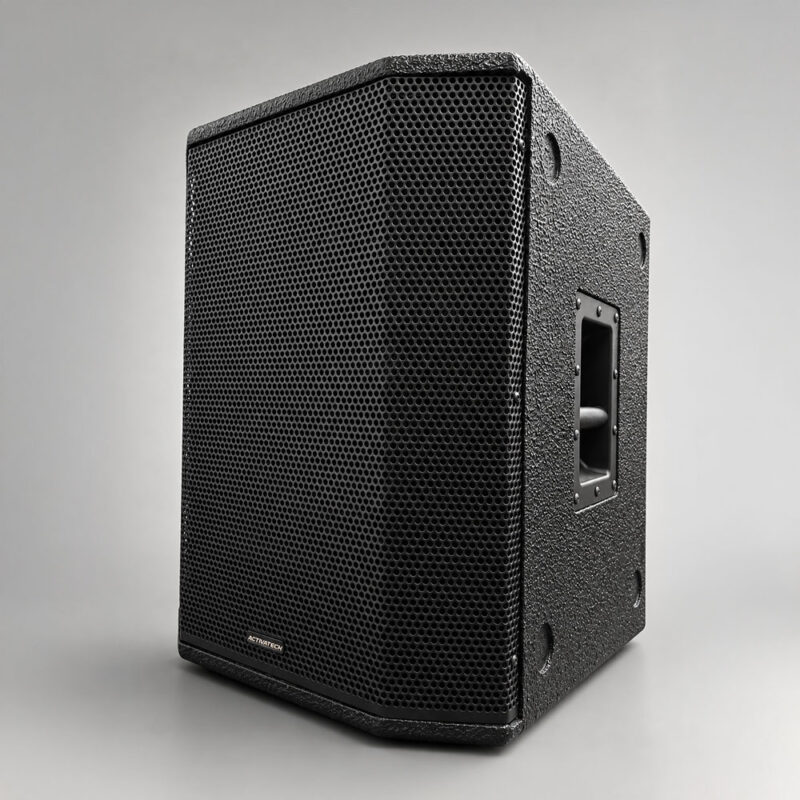

Si te interesa el caso completo — un sub diseñado desde los parámetros, con medición real — lo documentamos en este artículo sobre el Compact Pro.
67 modelos. Los que medimos nosotros.
El Pack WinISD Activatech 2026 contiene los archivos listos para importar de todos los drivers que vendemos:
- FaitalPRO — referencia italiana para touring y sonido profesional
- LaVoce — ingeniería italiana con relación precio/desempeño imbatible
- American Vox — la línea nacional con parámetros medidos en Argentina
Cada archivo tiene los parámetros T/S verificados — no los de la hoja de datos, los medidos. Cuando cargás un LaVoce o un FaitalPRO del pack en WinISD, lo que ves en pantalla es lo que el driver realmente es. La caja que diseñés desde ahí es la caja que construís.
El pack es gratuito para las primeras 50 descargas — una por usuario — con el cupón WINISD2026.
→ Descargar Pack WinISD Activatech 2026
¿Todavía no usás WinISD? Bajalo gratis desde Linearteam y empezá con cualquiera de los drivers del pack. Si querés un punto de partida rápido para cajas reflex, nuestra calculadora QB3 ya tiene los parámetros integrados y devuelve el volumen y la sintonía óptima en segundos — sin abrir WinISD.
Lo que viene después de simular
Diseñar bien la caja es el primer paso. El segundo es saber qué pasa cuando la caja ya existe pero el sistema no termina de responder — la calibración del DSP, el crossover real medido con micrófono, el punto donde el sub deja de completar el sistema y empieza a dominar.
Eso es otro artículo.
Y hay algo más que estamos construyendo: una herramienta donde elegís el woofer, elegís la aplicación — home theater, PA, sub compacto, infra — y el sistema devuelve el enclosure optimizado con dimensiones, tipo de porteo y materiales, calculado desde los parámetros que nosotros medimos. Como cuando vas a una casa de computación y armás el equipo con los componentes correctos para lo que necesitás. Pero para audio. Y con la garantía de que cada número fue medido, no copiado.
Mientras tanto, el pack y la calculadora son el primer paso.
La pregunta que queda
Ahora que sabés que WinISD simula lo que vos le das — no lo que el driver realmente es — cada hoja de datos que leas te hace esa pregunta.
¿Estos números fueron medidos o declarados?
